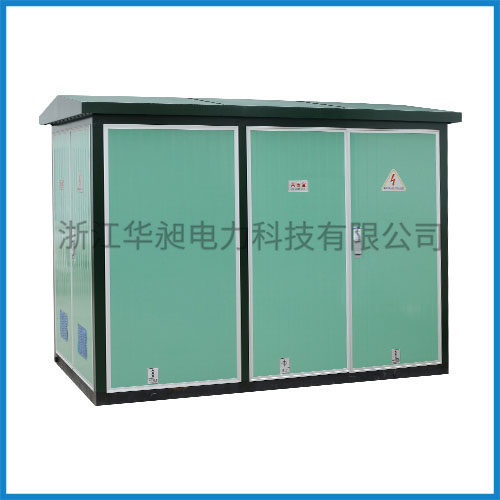

YBM-12/0.4(F·R) 戶外預裝式變電站(歐式)廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

使用環境條件

◆ 海拔高度不超過2000m；

◆ 環境溫度：-25℃~+40℃；

◆ 相對濕度：在25℃時，日平均值不大于95%，月平均值不大于90%；

◆ 安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

功能及特點

◆ 高壓開關設備、配電變壓器、低壓開關設備電能計量設備和無功補償裝置按一定方案組合，成套性強；

◆ 高、低壓保護完善，運行安全可靠，維護簡單；

◆ 占地少，投資省、生產周期短、移動方便；

◆ 接線方案靈活多樣；

◆ 結構獨特：獨特蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選；

◆ 型式多樣：通用型、別墅型、緊湊型等多種樣式;

◆ 高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。

安裝、使用與維修

智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項規定外，注意以下事項：

◆ 用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當的場所。

◆ 產品應采用專用吊具底部起吊，如圖3。

◆ 產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜。

◆ 產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地。所有接地應共用一組接地裝置，其接地電阻應小于4歐姆；

◆ 產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗:

◇ 變電站內是否清潔；

◇ 操作機構是否靈活；

◇ 主要電器的通斷是否靈活可靠；

◇ 電器輔助觸點的通斷是否可靠準確；

◇ 表計及繼電器動作是否準確無誤；

◇ 儀表及互感器的變比及接線極性是否正確；

◇ 所有電器安裝螺母是否擰緊，安裝是否牢固可靠；

◇ 母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠；

◇ 電器的整定值是否符合要求，熔斷器溶芯規格是否正確：

◇ 主電路及輔助電路的接點是否符合電氣原理圖要求。

◆ 維修

◇ 產品中所有元件按各自的技術要求維護：

◇ 若選用的變壓器為油浸式，每年應按規定至少進行一次油樣分析檢查；

◇ 運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及時檢修或更換。

◇ 低壓開關設備自動跳閘后，應檢查分析跳閘原因，待排除故障后，方能重新投運；

◇ 避雷器每年應在雷雨季節到來之前進行一次預防性試驗。
