工作原理
① 高壓?jiǎn)涡倦娎|系統的接地要求
26/35kV、48/66kV、64/110kV及127/220kV等高壓電纜均為單芯電纜,安裝時與中低壓三芯電纜兩端同時接地的方式有所不同,多采用一端接地,另一端不直接接地,或采用有電壓限制措施的接地方式。工況條件下運行的高壓電纜當受到雷電波或內部過電壓的沖擊時,電纜護層的不直接接地端會(huì )產生較高的沖擊電壓,或當系統發生短路事故時,其護層的不直接接地端也會(huì )出現較高的工頻感應過電壓,該電壓可能擊穿電纜外護層的絕緣,易造成電纜的鎧裝及屏蔽層形成單點或多點接地故障,故障電流借助接地導體形成單流回路或多環流回路,使電纜護套燒損發生火災,甚至危及人身安全。這也是高壓?jiǎn)涡倦娎|必須采用特殊接地方式的意義,電纜金屬護套上感應電壓的大小限定數值在國標中有明確規定:“未采取不能任意接觸金屬護套的安全措施時,不得大于50V;如采用安全措施時,不得大于100V”。因此,按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定,須采用電纜護層保護器以限制感應電壓和故障過電壓,以保證電纜的安全運行。
② 電纜護層保護器工作的原理
在電纜線路正常工作狀態時,電纜護層保護器呈現穩絕緣狀態,截斷電纜金屬護套及金屬屏蔽中的工頻感應電流回路,此時電纜的感應端仍具有感應電勢差,但沒有達到被限制的門檻電壓值;當電纜線路出現雷電過電壓、內部過電壓或接地故障狀態時,感應的電磁能量波效應將導致電纜金屬護套中會(huì )出現很高的工頻過電壓或沖擊過電壓,此時,電纜護層保護器開始動作,呈現出低電阻導通狀態,使得故障電流經保護器迅速泄入大地,作用在護層保護器上的電壓也迅速下降;當故障波的能量減少或感應電壓降低至門檻電壓值以下時,保護器的電阻開始生高至絕緣狀態,故障電流的回路又被切斷,保護器的一個完整的動作循環結束,實現了保護電纜護套絕緣的過程。

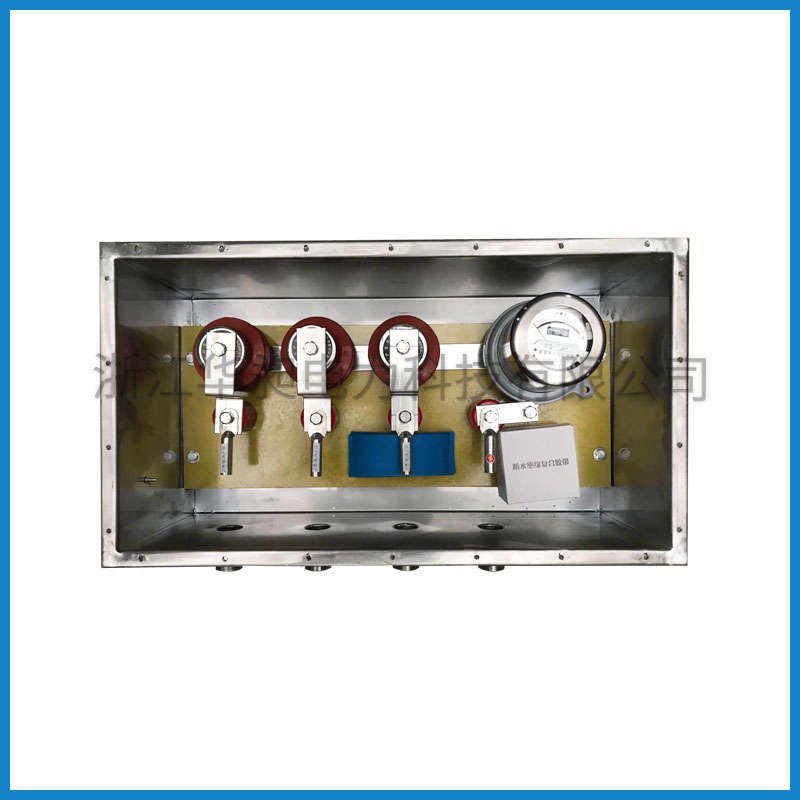

③ 電纜接地箱的意義
單從電纜護層的保護要求來講,僅僅使用電纜護層保護器是可以實現這個目標的,但是從系統的安全角度看,這樣的措施是不完善的,所以將保護器置于箱體內構成電氣總體,這就是電纜接地箱的應用意義。它的好處是:工況條件下的護層保護器上的感應電壓持續存在,被絕緣件隔離,又被箱體封閉在一個有效的絕緣結構里,它不會(huì )對其他非等電位點產生放電,所以有了箱體后系統的主電壓作用是安全的;箱體的金屬外殼采用不銹鋼殼體制造,并且使之接地,電磁效應少,殼體表面的泄露電流流回大地,箱體對人和動物來講是安全的;接地電纜引入箱體后,可通過箱體里已經預置好的結構排布方式進行連接,避免接線零亂和復雜化,安裝的方便性和正確性得以實現。
電纜接地箱的產品材料、結構和特點:
①接地箱箱體采用304#不銹鋼材料,外表面采取靜電噴涂,機械強度高,防腐蝕性能優異;
②全密封結構,防水性能好;
③導電部件采用無氧紫銅排,導電性能優良,不推薦將箱體做為主放電電流通道;
④絕緣部件采用SMC支柱絕緣子;
⑤保護器具有絕緣性能好,介電強度高,抗漏痕,抗電蝕,耐熱,耐寒,耐老化,防爆等優點;
⑥結構緊湊,安裝使用方便??砂惭b于戶外或直埋運行,不受水浸環境影響;
⑦多種連接方式排布,便于安裝,可以按用戶的設計進行選擇制造。
電纜接地箱的主要性能指標:
① 基本要求:
使用條件:戶外環境溫度:-50℃—+50℃;
參考標準:GB50217—1994《電力工程電纜設計規范》;
運行和維護:設備不需要特殊維護;
②電纜接地箱的主要技術參數表
序號 |
主要項目描述 |
三相直接接地箱 |
三相保護接地箱 |
三相交叉互聯保護接地箱 |
||||
01 |
箱體尺寸,長×寬×高,mm |
340×290×160 |
430×290×200 |
500×380×260 |
||||
02 |
內置保護器數目,只 |
0 |
3 |
3 |
||||
03 |
電纜進出口數目,個 |
4 |
4 |
4 |
7 |
|||
04 |
進出接地電纜類型 |
非屏蔽軟電纜 |
非屏蔽軟電纜 |
同軸屏蔽型 |
非屏蔽電纜 |
|||
05 |
應用場合 |
終端或中間頭處 |
電纜終端處 |
絕緣接頭處 |
||||
06 |
對地及相間耐壓值 |
交流AC |
直流DC |
交流AC |
直流DC |
交流AC |
直流DC |
|
06-01 |
35 kV場合,kV/1min |
相-殼,10 |
相-殼,15 |
10 |
15 |
10 |
15 |
|
06-02 |
66 kV場合,kV/1min |
相-殼,14 |
相-殼,20 |
14 |
20 |
14 |
20 |
|
06-03 |
110 kV場合,kV/1min |
相-殼,18 |
相-殼,25 |
18 |
25 |
18 |
25 |
|
06-04 |
220 kV場合,kV/1min |
相-殼,18 |
相-殼,25 |
18 |
25 |
18 |
25 |
|
07 |
對地及相間沖擊耐壓值,標準波 |
-- |
-- |
-- |
||||
07-01 |
35 kV場合,kV |
僅相對地,28 |
28 |
28 |
||||
07-02 |
66 kV場合,kV |
僅相對地,36 |
36 |
36 |
||||
07-03 |
110 kV場合,kV |
僅相對地,45 |
45 |
45 |
||||
07-04 |
220 kV場合,kV |
僅相對地,50 |
50 |
50 |
||||
08 |
******短路耐受電流(動穩定) |
40 kA/1S |
40 kA/1S |
40 kA/1S |
||||
09 |
銅排與外殼間的絕緣電阻,MΩ |
≧20 |
≧50 |
≧50 |
||||
10 |
被限制電壓 |
|
|
|
||||
10-01 |
35 kV場合,kV |
-- |
5 |
7 |
||||
10-02 |
66 kV場合,kV |
-- |
6 |
7 |
||||
10-03 |
110 kV場合,kV |
-- |
7 |
7 |
||||
10-04 |
220 kV場合,kV |
-- |
10 |
10 |
||||
11 |
方波電流 @ 200μs |
|
|
|
||||
11-01 |
35 kV場合,A |
200 |
200 |
200 |
||||
11-02 |
66 kV場合,A |
400 |
400 |
400 |
||||
11-03 |
110 kV場合,A |
600 |
600 |
600 |
||||
11-04 |
220 kV場合,A |
600 |
600 |
600 |
||||
12 |
固定螺栓角尺寸,長×寬, mm |
390×250 |
480×250 |
550×340 |
